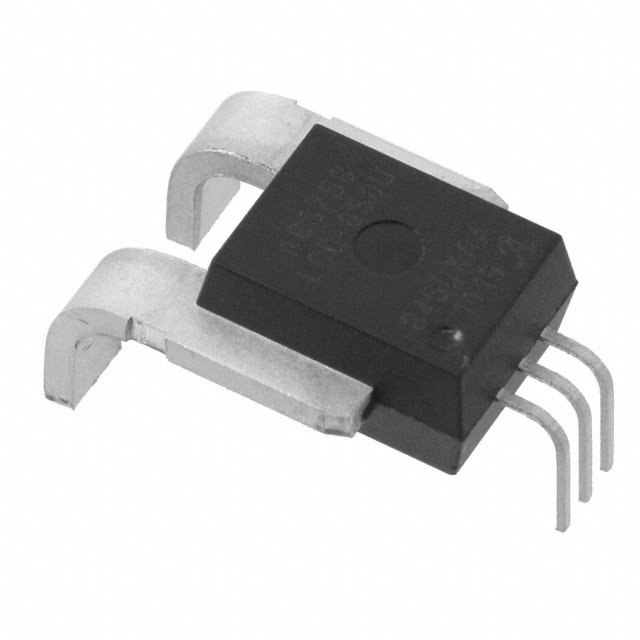

ACS756SCB-100B-PFF-T電流傳感器 IC 可為交流或直流電流感測提供經濟實惠且精確的解決方案，應用于工業、汽車業、商業和通訊系統。設備包裝便于用戶應用。常見應用包括電機控制、載荷探測及管理、電源和過流故障保護。

該器件由一個低偏置的精密線性霍爾傳感器電路組成，其銅制電流通路靠近晶片的表面。通過該銅制電流通路施加的電流能夠生成可被集成霍爾 IC 感應并轉化為成比例電壓的磁場。通過將磁性信號靠近霍爾傳感器，實現器件精度優化。精確的成比例電壓由穩定斬波型低偏置 BiCMOS 霍爾 IC 提供，該 IC 出廠時已進行精確度編程。

當增加初級銅導電通路（用于電流感應）的電流時（由端子 4 到端子 5），器件的輸出為正斜率 (>VCC / 2)。該導電通路的內電阻典型值是 130 μΩ，功率損耗較低。

銅線厚度允許器件在高達 5 倍過電流條件下運行。電流通路的接線端與傳感器引腳（引腳 1 到 3）電氣絕緣。這讓 ACS756 傳感器 IC 系列可用于要求電氣絕緣卻未使用光電絕緣器或其它昂貴絕緣技術的應用。

主要特性

通過專利放大器和濾波器設計工藝實現行業領先的噪音性能

TA = 25°C 時總輸出錯誤率為 0.8%

小型封裝尺寸，安裝簡便

高可靠性的單片霍爾 IC

超低功率損耗：內部傳導電阻 130 μΩ

引腳 1-3 至引腳 4-5 的最低隔離電壓 3 kVRMS

3.0 - 5.0 V、單電源工作

對應步進輸入電流，輸出上升時間為 3 μs

20 或 40 mV/A 的輸出靈敏度

輸出電壓與交流或直流電流成比例

出廠時已經校準，確保精確度

極度穩定的輸出偏移電壓

近零的磁滯
