AD7684BRMZ是一款16位、電荷再分配、逐次逼近型PulSAR?模數轉換器（ADC），采用2.7 V至5.5 V單電源（VDD）供電。該器件內置一個低功耗、高速、16位無失碼采樣ADC、一個內部轉換時鐘和一個串行、SPI兼容接口，還集成了一個低噪聲、寬帶寬、短孔徑延遲的采樣保持電路。在CS下降沿，該器件對+IN與-IN引腳之間的電壓差進行采樣?；鶞?zhǔn)電壓（REF）由外部提供，最高可設置為電源電壓，其功耗和吞吐量呈線性變化關系。

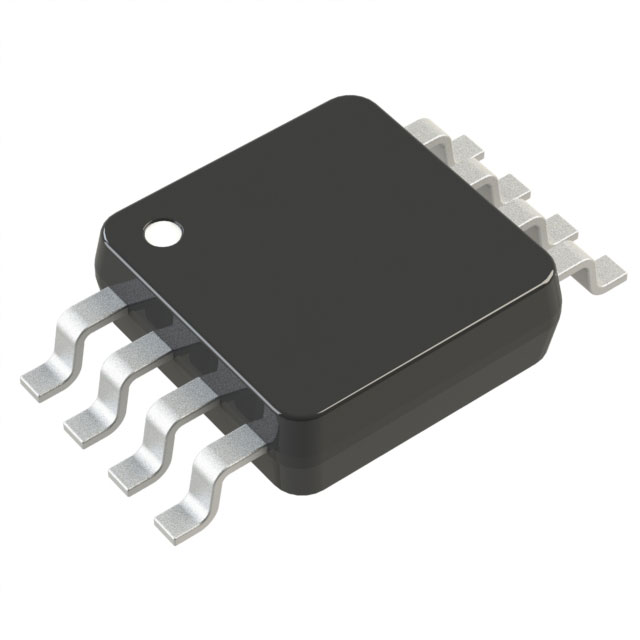

AD7684BRMZ采用8引腳MSOP封裝，工作溫度范圍為?40°C至+85°C。

特點

16位分辨率、無失碼

吞吐量： 100 kSPS

積分非線性（INL）：±1 LSB（典型值），±3 LSB（最大值）

真差分模擬輸入范圍：±VREF

0 V至VREF （兩輸入腳的VREF 最高為VDD）

單電源工作：2.7 V至5.5 V

待機電流：1 nA

串行接口：SPI?-/QSPI-?/MICROWIRE-?/DSP-兼容

功耗：

4 mW @ 5 V

1.5 mW @ 2.7 V

150 μW @ 2.7 V/10 kSPS

8引腳MSOP封裝

應用

電池供電設備

數據采集

儀器儀表

醫療儀器

過程控制
