產品介紹

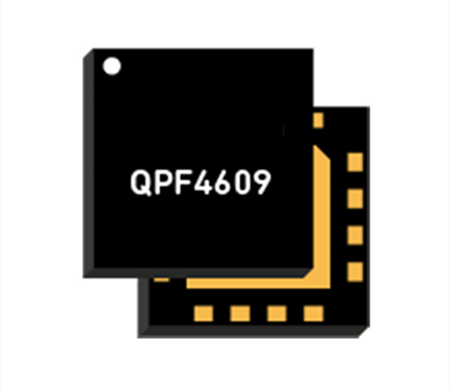

Qorvo QPF4609是一款專為 Wi-Fi 7（802.11be）系統設計的集成前端模塊（FEM）。小尺寸和集成匹配最大限度地減少了應用程序中的布局區域。性能側重于優化 PA 的 5V 電源電壓，以最大限度地降低功耗，從而允許使用數字預失真的系統實現最高的線性輸出功率和射頻鏈的領先吞吐量。這是在寬帶寬上完成的，支持在 UNII5-8（5.925 至 7.125 GHz）的所有通道中運行。
集成了帶 RF 輸出的耦合器，用于 DPD 反饋訓練。對于功率控制，提供了一個寬范圍、恒定斜率電壓對數功率檢測器，用于應用反饋。該QPF4609將 6 GHz 功率放大器 （PA）、單刀雙擲開關 （SP2T）、耦合器結構和可旁路低噪聲放大器 （LNA） 集成到單個器件中。
QPF4609 特性
輸出 = +21 dBm MCS13 EHT320 -43 dB 動態 EVM
輸出 = +22 dBm MCS11 EHT320 -38 dB 動態 EVM
輸出 = +23 dBm MCS9 VHT80 -35 dB 動態 EVM
POUT = +26 dBm MCS0 HT20 頻譜模板一致性
針對 +5 V 工作電壓進行了優化
32 dB Tx 增益
1.8 dB 噪聲系數
16 dB Rx 增益 & 6.5 dB 旁路損耗
集成射頻耦合器
集成直流對數功率檢測器
QPF4609 應用
接入點
無線路由器
機頂盒
客戶端設備
物聯網
