產品描述
LT5519EUF是一款0.7GHz至1.4GHz高線性度上變頻混頻器，專為滿足無線和電纜基礎設施發射系統的高線性度要求而設計??。LT5519EUF內部集成了一個高速、內部 50Ω 匹配的 LO 放大器，用于驅動一個雙平衡混頻器內核，允許使用一個低功率的單端 LO 信號源。此外，LT5519EUF還集成了一個 RF 輸出變壓器，從而免除了在 RF 輸出端上增設外部匹配組件的需要，同時縮減了系統成本、組件數目、電路板面積和系統級變化。IF 端口可容易地匹配至寬廣的頻率范圍，以適用于許多不同的應用。
當 IF 輸入信號電平為 –10dBm 時，LT5519EUF混頻器可在 1GHz 條件下提供 +17.1dBm 的典型輸入三階截取點。輸入 1dB 壓縮點通常為 +5.5dBm。LT5519EUF混頻器僅需單 5V 電源。

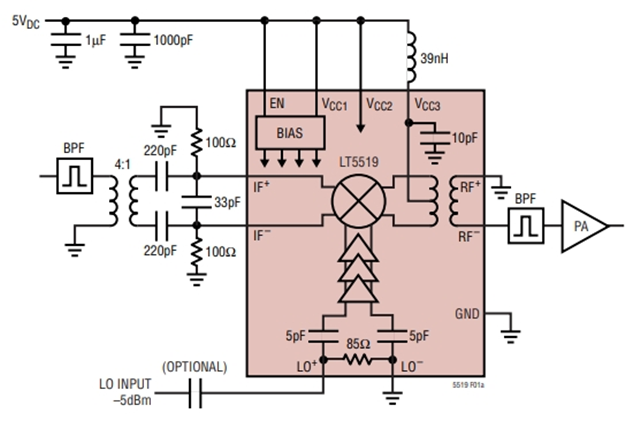

LT5519EUF 應用圖
特性
1、?高線性度設計?
LT5519EUF專為無線及有線基礎設施傳輸系統設計，在1GHz條件下提供+17.1dBm的典型輸入三階截取點（IP3），輸入1dB壓縮點達+5.5dBm，適用于高動態范圍場景?。
集成雙平衡混頻器內核，支持單端LO（本振）輸入，僅需–5dBm驅動電平即可實現穩定工作?。
2、?高度集成化架構?
LT5519EUF內置50Ω匹配LO放大器和RF輸出變壓器，省去外部匹配組件需求，顯著降低系統成本與PCB面積?。
IF（中頻）端口支持寬頻率匹配（700MHz~1.4GHz），適配多種信號鏈配置?。
3、?低功耗與易用性?
單5V電源供電，典型工作電流70mA，兼容工業級電源系統?。
LT5519EUF采用QFN-16封裝（4mm×4mm），滿足高密度電路板布局需求?。
典型應用場景?
1、?無線通信基礎設施?
LT5519EUF廣泛用于基站上變頻器、直放站設備，支持3G/4G/LTE頻段信號處理，提升發射鏈路線性度?。
在5G小基站中，LT5519EUF的寬頻段特性可適配Sub-6GHz頻段需求?。
?2、有線傳輸系統?
作為電纜下行鏈路混頻器，LT5519EUF在數字電視廣播、光纖節點設備中實現高保真信號轉換?。
3、?測試與軍用設備?
集成于頻譜分析儀、矢量信號發生器，LT5519EUF的低噪聲系數（13.6dB）保障精密測量精度?。
適用于戰術通信系統，滿足嚴苛電磁環境下的抗干擾需求?。
LT5519EUF關鍵參數
工作頻率：700MHz ~ 1.4GHz
混頻增益：–0.6dB（典型值）
供電范圍：4.5V ~ 5.25V
封裝類型：QFN-16（帶散熱焊盤）
