深圳市明佳達電子有限公司供應、回收DRV8316CTQRGFRQ1（TI）8A、汽車級三相FET電機驅動器。
概述：

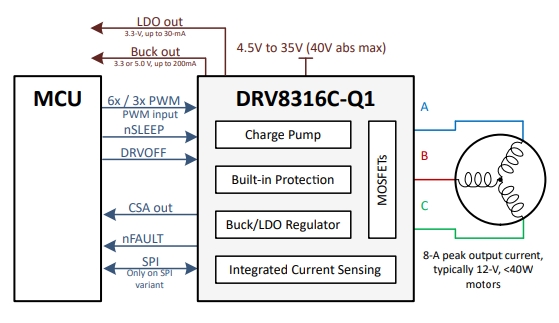

DRV8316CTQRGFRQ1 三相集成FET電機驅動器是一款設計用于驅動高達40W的12V無刷直流電機提供了一種單芯片功率級解決方案。DRV8316-Q1驅動器集成了三個1/2-H電橋，具有40V的絕對最大電壓和95mΩ（高側加低側）的超低RDS(ON)，可提供大功率驅動能力。
DRV8316-Q1電機驅動器通過集成電流檢測功能，無需外部電流檢測電阻器?？烧{(diào)降壓穩壓器和LDO的電源管理性能為DRV8316-Q1器件生成必要的電壓軌，可用于為外部電路供電。
DRV8316-Q1實現了6x或3x PWM控制方案，可用于使用外部微控制器實施有傳感器或無傳感器磁場定向控制 (FOC)、正弦控制或梯形控制。DRV8316-Q1能夠驅動高達200kHz的PWM頻率。該控制方案具有高度可配置性，可通過硬件引腳或寄存器設置進行配置，范圍涵蓋從電機電流限制行為到故障響應。
DRV8316-Q1集成多種保護特性，旨在出現故障事件時保護該器件、電機和系統。該器件符合汽車應用類AEC-Q100標準。
特性
? 符合面向汽車應用的 AEC-Q100 標準
– 溫度等級 1：–40°C ≤ TA ≤ 125°C
? 三相 BLDC 電機驅動器
– 逐周期電流限制，可限制相位電流
– 支持高達 200kHz 的 PWM 頻率
– 主動消磁支持減少功率損耗
? 4.5V 至 35V 工作電壓（絕對最大值 40V）
? 高輸出電流能力：8A 峰值
? 低 MOSFET 導通狀態電阻
– TA = 25°C 時，RDS(ON) (HS + LS) 為95mΩ（典型值）
? 低功耗睡眠模式
– VVM = 13.5V、TA = 25°C 時為 2.5μA（最大值）
? 多種控制接口選項
– 6x PWM 控制接口
– 3x PWM 控制接口
– 具有逐周期電流限制的 6x PWM 控制接口
– 具有逐周期電流限制的 3x PWM 控制接口
? 不需要外部電流檢測電阻器，內置電流檢測功能
? 靈活的器件配置選項
– DRV8316CR-Q1：用于器件配置和故障狀態的5MHz 16 位 SPI 接口
– DRV8316CT-Q1：基于硬件引腳的配置
? 支持 1.8V、3.3V 和 5V 邏輯輸入
? 內置 3.3V/5V、200mA 降壓穩壓器
? 內置 3.3V，30mA LDO 穩壓器
? 延遲補償減少占空比失真
? 整套集成保護特性
– 電源欠壓鎖定 (UVLO)
– 電荷泵欠壓 (CPUV)
– 過流保護 (OCP)
– 熱警告和熱關斷 (OTW/OTSD)
– 故障條件指示引腳 (nFAULT)
– 可選擇通過 SPI 接口進行故障診斷
應用
? 無刷直流 (BLDC) 電機模塊
? 汽車激光雷達
? 小型汽車風扇和泵
? 汽車傳動器
