AD9528BCPZ是（ADI）推出的JESD204B/JESD204C時鐘發生器 ，采用 LFCSP-72 封裝，支持多器件同步。以下是其核心特性：

14路輸出，可配置為HSTL或LVDS

最大輸出頻率

6路輸出高達1.25 GHz

8路輸出高達1 GHz

取決于壓控晶體振蕩器(VCXO)頻率精度（啟動頻率精度：<±100 ppm）

每路輸出均提供專用的8位分頻器

粗調延遲： 63個步長為RF VCO分頻器輸出頻率一半的步進，不受抖動影響

微調延遲： 15個步進，分辨率為31 ps

典型輸出間偏斜： 20 ps

針對奇數分頻器設置提供占空比校正

輸出12和輸出13，上電時VCXO輸出

絕對輸出抖動： <160 fS（122.88 MHz時）

12 kHz至20 MHz積分范圍

數字鎖頻檢測

SPI和I2C兼容型串行控制端口

雙PLL架構

PLL1

利用外部VCXO實現參考輸入時鐘清零

鑒相器速率：最高110 MHz

冗余參考輸入

自動和手動參考切換模式

恢復式和非恢復式切換

保持模式支持參考丟失檢測

VCXO提供的低噪聲LVDS/HSTL輸出可用于射頻/中頻(RF/IF)頻率合成器

PLL2

鑒相器速率：最高275 MHz

集成低噪聲VCO

詳情

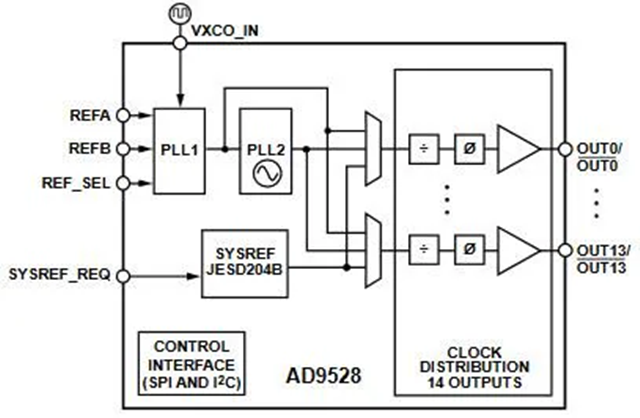

AD9528BCPZ是一款雙級PLL，集成JESD204B/JESD204C SYSREF發生器，可用于多器件同步。第一級鎖相環(PLL) (PLL1)通過減少系統時鐘的抖動，從而實現輸入基準電壓調理。第二級PLL (PLL2)提供高頻時鐘，可實現來自時鐘輸出驅動器的較低積分抖動以及較低寬帶噪聲。外部VCXO提供PLL2所需的低噪聲基準電壓，以滿足苛刻的相位噪聲和抖動要求，實現可以接受的性能。片內VCO的調諧頻率范圍為3.450 GHz至4.025 GHz。集成的SYSREF發生器輸出單次、N次或連續信號，并與PLL1和PLL2輸出同步，以便對齊多個器件的時間。

AD9528BCPZ產生最高頻率為1.25 GHz的六路輸出（輸出0至輸出3、輸出12和輸出13），以及最大頻率高達1 GHz的八路輸出。每一路輸出均可配置為直接從PLL1、PLL2或內部SYSREF發生器輸出。14路輸出通道的每一路都包含一個帶數字相位粗調功能的分頻器，以及一個模擬微調相位延遲模塊，允許全部14路輸出具有時序?qū)R的高度靈活性。AD9528BCPZ還可用作靈活的雙通道輸入緩沖器，以便實現14路器件時鐘和/或SYSREF信號的分配。啟動時，AD9528BCPZ直接向輸出12和輸出13發送VCXO信號，用作啟動就緒時鐘。

典型應用

高性能無線收發器

LTE和多載波GSM基站

無線和寬帶基礎設施

醫療儀器

為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘；支持JESD204B/JESD204C

低抖動、低相位噪聲時鐘分配

自動測試設備(ATE)和高性能儀器儀表

基本參數

產品：AD9528BCPZ

PLL：帶旁路

輸入：CMOS，HSTL，LVDS

輸出：HSTL，LVDS

電路數：1

比率 - 輸入:輸出：2：14

差分 - 輸入:輸出：是/是

頻率 - 最大值：1.25GHz

分頻器/倍頻器：是/無

電壓 - 供電：3.135V ~ 3.465V

工作溫度：-40°C ~ 85°C

安裝類型：表面貼裝型

器件封裝：72-LFCSP-VQ（10x10）
