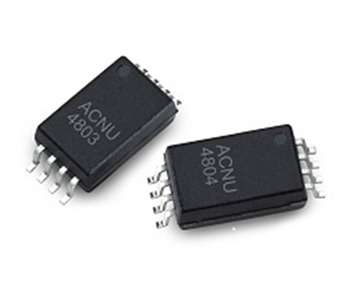

ACNU-4804-000E是一款高CMR智能功率模塊和柵極驅動接口光耦合器,內置AlGaAs LED和光電檢測器,提供邏輯兼容波形,無需額外的波形整形。
產品說明
ACNU-4804高共模抑制智能功率模塊是一款高速光耦合器,內置AlGaAs LED和光電檢測器,提供邏輯兼容波形,無需額外的波形整形。圖騰柱輸出無需上拉電阻,可直接驅動智能功率模塊或用作柵極驅動器。器件之間的傳播延遲差異極小,使得這些高CMR智能功率模塊光耦合器成為通過減少開關死區時間來提高逆變器效率的出色解決方案。
在寬工作溫度范圍內,ACNU-4804的共模瞬變抗擾度在VCM = 1500V時提高到最低50kV/ s。
參數
產品種類:高速光耦合器
安裝風格:SMD/SMT
封裝 / 箱體:SOIC-8
通道數量:1 Channel
輸出類型:Totem Pole
絕緣電壓:5000 Vrms
Vf - 正向電壓:1.5 V
If - 正向電流:20 mA
Vr - 反向電壓 :5 V
Pd-功率耗散:173 mW
最小工作溫度:- 40°C
最大工作溫度:+ 105°C
封裝:Tube
下降時間:6 ns
輸出電流:50 mA
上升時間:6 ns
特征
11-mm爬電距離和10.5-mm間隙
正輸出類型(圖騰柱輸出)
真值表保證:Vcc從4.5V到30V
工業溫度范圍內常見IPM應用的額定性能
LED驅動電流:12mA(最?。?/span>
VCM = 1500 V時的最小50 kV/ s高共模抑制
低傳播延遲,TPLH / TPHL: 120ns / 150ns(最大值)
最小化脈沖寬度失真(PWD)
緊湊型自動插入式SSO-8封裝
工業溫度范圍:-40℃至105℃
高速:典型值10MBd
滯后現象
全球安全認證:UL 1577 (5000 Vrms/min),IEC/EN/DIN EN 60747-5-5
應用
? 智能功率模塊接口隔離
? 隔離式IGBT/MOSFET柵極驅動
? 交流和無刷DC電機驅動
? 工業逆變器
? 通用數字隔離
