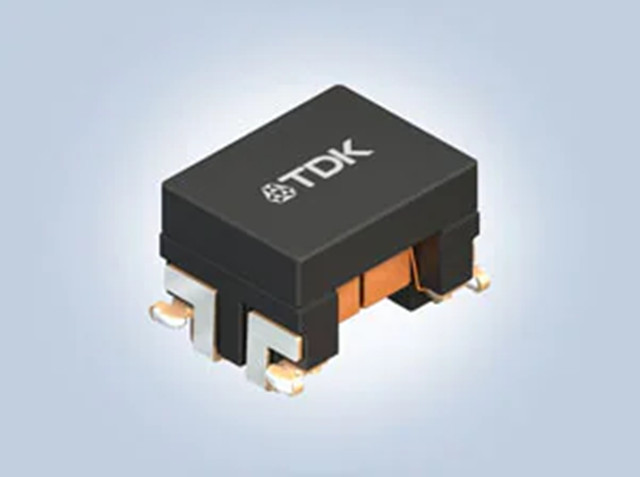

TDK株式會社（TSE：6762）宣布進一步擴大其用于汽車以太網通信 10BASE-T1S的 ACT1210E 系列（3.2 x 2.5 x 2.5 毫米 – 長x 寬x 高）共模濾波器產品陣容。該新款共模濾波器將于2024年7月開始量產。與傳統產品相比，新款 ACT1210E-131-2P-TL00 濾波器將線間電容降低了約30%…
TDK株式會社（TSE：6762）宣布進一步擴大其用于汽車以太網通信 10BASE-T1S的 ACT1210E 系列（3.2 x 2.5 x 2.5 毫米 – 長x 寬x 高）共模濾波器產品陣容。該新款共模濾波器將于2024年7月開始量產。
與傳統產品相比，新款 ACT1210E-131-2P-TL00 濾波器將線間電容降低了約30%。在規范中，該產品首開行業先河，以最低線間寄生電容達到了IV級水平。在100 kHz頻率下的共模電感為130 μH，額定電流達70 mA。
除共模濾波器外，10BASE-T1S 通信電路中還包括防物理層設備（PHY）和防靜電（ESD）組件以及其它電子元件，而這些元件各有其電容。隨著總電容量不斷增加，信號波形湍流隨之增強，進而導致正常通信中斷。為解決這一問題，工程師需要選擇適合低電容的元件。
為實現高S參數，新產品采用了TDK專有的設計結構以及優化材料，以減少電容引起的信號失真的影響，并有效抑制共模噪聲。不僅如此，TDK 的創新高精度自動繞線技術確保了品質穩定和高可靠性。
TDK 提供陣容廣泛的汽車用共模濾波器，不僅包括符合當前主流 CAN、CAN FD 和 Flex-Ray協議要求的濾波器，同時也包括符合以太網協議要求的濾波器，比如通信速率分別為100兆比特/秒和1000兆比特/秒的 100BASE-T1 和 1000BASE-T1 協議。今后，TDK 將繼續為汽車通信用共模濾波器提供全方位的產品服務，持續滿足客戶需求。
主要應用
? 汽車以太網通信系統（10BASE-T1S）
主要特點和效益
? 業內首款實現符合 OPEN 聯盟共模濾波器EMC 測試規范的IV級線間電容水平的產品
? 通過將繞組線激光焊接到金屬化端子上從而實現高可靠性
? 符合 AEC-Q200 （D版）要求
