AFE58JD16ZAV是一款16通道的超聲波模擬前端（AFE），專為高性能和小尺寸的超聲波系統設計?。它具有低功耗和低噪聲的特性，適用于各種超聲波應用場景。
其主要規格包括：
功耗?：每個通道的功耗為90mW。
噪聲?：噪聲密度為0.95nV/√Hz。
模數轉換器（ADC）?：支持14位65MSPS或12位80MSPS的ADC。
連續波（CW）無源混頻器?：支持CW無源混頻器，適用于不同的超聲波應用場景。
其他特性?：包括輸入衰減器、低噪聲放大器（LNA）、低通濾波器（LPF）、數字時間增益補償（DTGC）等?。
應用領域
AFE58JD16ZAV廣泛應用于以下領域：
? 醫療超聲波成像
? 無損檢測設備
? 聲納成像設備
? 多通道高速數據采集
性能參數
位數：14
通道數：16
功率 (W)：90 mW
工作溫度：-40°C ~ 85°C
封裝/外殼：289-NFBGA
此外，AFE58JD16ZAV具備以下特性：

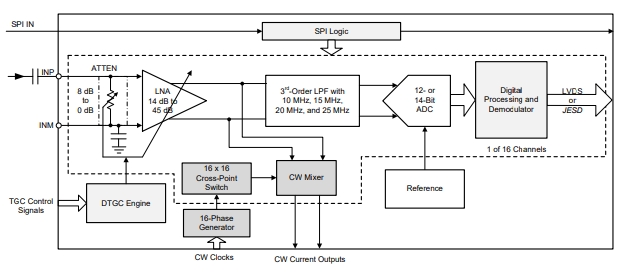

? 面向超聲波應用的 16 通道 模擬前端 (AFE)：
– 輸入衰減器、低噪聲放大器 (LNA)、低通濾波器(LPF)、模數轉換器 (ADC) 和連續波 (CW) 混頻器
– 數字時間增益補償 (DTGC)
– 總增益范圍：6dB 至 45dB
– 線性輸入范圍：1 VPP
? 帶有 DTGC 的輸入衰減器：
– 衰減范圍為 0dB 至 8dB（步長為 0.125dB）
– 支持阻抗匹配：
– 50Ω 至 800Ω 的源阻抗
? 帶有 DTGC 的低噪聲放大器 (LNA)：
– 增益范圍為 14dB 至 45dB（步長為 0.125dB）
– 低輸入電流噪聲：1.2pA/√Hz
? 三階線性相位低通濾波器 (LPF)：
– 10MHz、15MHz、20MHz 和 25MHz
? 模數轉換器 (ADC)：
– 14 位 ADC：65MSPS 時 75dBFS SNR
– 12 位 ADC：80MSPS 時 72dBFS SNR
? 低壓差分信令 (LVDS) 接口，接口速率最高達1GBPS
? 針對噪聲和功耗進行了優化：
– 90mW/通道，1nV/√Hz (65MSPS)
– 55mW/通道，1.45nV/√Hz (40MSPS)
– 59mW/通道（CW 模式）
? 出色的器件間增益匹配：
– ±0.5dB（典型值）
? 低諧波失真等級：–60dBc
? 快速且持續的過載恢復
? 連續波 (CW) 路徑：
– 低近端相位噪聲：1KHz 時為 -148dBc/Hz
– 相位分辨率：λ/16
– 支持 16X、8X、4X 和 1X CW 時鐘
? 數字 特性：
– ADC 之后的數字 I/Q 解調器：
– 分?jǐn)?shù)抽取濾波器 M = 1 至 63（遞增步長為0.25X）
– 數據吞吐量在抽取后降低
– 帶有 32 種預設配置文件的片上隨機存取存儲器 (RAM)
? 5Gbps JESD 接口：
– JESD204B 子類 0、1 和 2
– 每條 JESD 信道包含 2、4 或 8 條通道
? 小型封裝：15mm × 15mm NFBGA-289
